Lage
temperatuur
radiator

Een lage temperatuur radiator is een radiator die zo is gemaakt, dat hij ook met verwarmingswater met lage temperaturen genoeg warmte afgeeft. Het is een belangrijk hulpmiddel om uw verwarming te optimaliseren.

Snel naar

Theorie achter een lage temperatuur radiator

Het probleem met radiatoren is dat hun warmteafgifte heel sterk afhankelijk is van hun temperatuur . Onderstaand de grafiek van de capaciteit van een radiator, als functie van zijn temperatuur. Omdat de radiator van zeer goed warmtegeleidend staal is gemaakt, is zijn temperatuur gelijk aan de temperatuur van het verwarmingswater dat er doorheen stroomt.

Capaciteit van een radiator voor verschillende verwarmingswater-temperaturen

Capaciteit van radiator (op verticale as) neemt vrijwel lineair toe met temperatuur verwarmingswater (horizontale as)

Bron: Slim Verwarmen. De analyse veronderstelt dat de kamertemperatuur 20 graden is en dat de radiator een capaciteit van 1000 Watt heeft bij verwarmingswater van 70 graden.

Zoals we uit de grafiek kunnen zien, geeft een radiator van 40 graden ongeveer drie keer minder warmte af dan een radiator die 70 graden is. Hierdoor kan het gebeuren dat als u de temperatuur van het verwarmingswater verlaagt (zoals noodzakelijk voor de goede werking van een warmtepomp), u uw ruimtes niet meer voldoende warm krijgt.

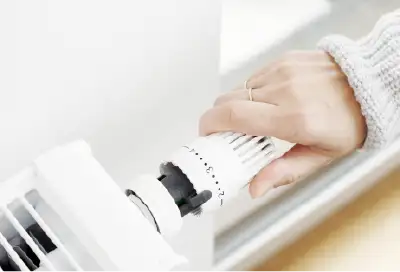

Hand bedient een lage temperatuur radiator

Hoe werkt een lage temperatuur radiator?

Een lage temperatuur radiator is een radiator met ingebouwde radiatorventilatoren. Let op: sommige fabrikanten doen wat mysterieus en suggereren dat ze andere “speciale” technieken toepassen, zoals extra lamellen, of verwarmingswater dat eerst door de voorste plaat stroomt. Deze technieken worden echter ook al toegepast bij goede reguliere radiatoren.

De belangrijkste manier voor een radiator om warmte af te geven is door het verwarmen van de lucht om zich heen, die dan opstijgt en door de kamer circuleert. Dit wordt convectie genoemd.

Vooral bij lage temperaturen heeft de lucht niet genoeg energie om op te stijgen, waardoor de warmteafgifte via convectie grotendeels achterwege blijft. Juist dan kan een ventilator helpen door de warme lucht omhoog de kamer in te blazen.

Onderstaande grafiek toont de capaciteit van een Jaga Strada radiator, van 100 cm breed, 50 cm hoog en met twee platen bij verwarmingswater van 45 graden. Zonder ventilator heeft hij een capaciteit van 810 Watt. Met ventilator (op de hoogste stand) een capaciteit van 1387 Watt. Ruim 70% meer dus!

Radiatorcapaciteit (Watt) bij verwarmingswater van 45 graden

Twee staafdiagrammen die tonen dat lage temperatuur radiator met ventilator ca. 70% meer capaciteit heeft dan radiator zonder ventilator

Bron: Analyse door Slim Verwarmen, op basis van gegevens van Jaga. De gegevens veronderstellen dat het verwarmingswater de radiator met 40 graden verlaat.

Stroomaansluiting voor een lage temperatuur radiator

Let op: Een lage temperatuur radiator heeft een stopcontact nodig, op maximaal 1 meter 50 van de radiator. De ventilatoren hebben immers stroom nodig.

Alternatieven voor een lage temperatuur radiator

Er zijn twee alternatieven voor het kopen van een lage temperatuur radiator:

Het vergroten van de afmetingen van uw radiator.

Dit kan op verschillende manieren:

In de breedte (bijv. een radiator van 120 cm breed i.p.v. 100 cm)
In de hoogte (bijv. een radiator van 90 cm hoog, i.p.v. 50)
In de diepte, door middel van het aantal platen. Bijvoorbeeld een radiator met twee platen vervangen door een model met drie platen

Idealiter combineert u deze maatregelen. In onderstaande grafiek ziet u links de capaciteit van de oude radiator, en rechts de capaciteit als u bovenstaande vergrotingen doorvoert. De capaciteit verdrievoudigt bijna! En u heeft geen stopcontact nodig voor de aansluiting van de ventilatoren.

Capaciteit (Watt) van twee vergelijkbare radiatoren

Twee staafdiagrammen die tonen dat de capaciteit van een radiator kan verdrievoudigen door zijn afmetingen te vergroten

Bron: Analyse door Slim Verwarmen, op basis van gegevens van Thermrad voor hun Super 8 radiatoren

Wist u dat?

Het warmtefonds het plaatsen van lage temperatuur radiatoren in combinatie met een warmtepomp financiert? Het warmteafgiftesysteem moet verwarmingswater van maximaal 55 graden mogelijk maken. Wij kunnen de daarvoor benodigde verklaring afgeven.

Het plaatsen van radiatorventilatoren op uw bestaande radiatoren

U kunt natuurlijk ook radiatorventilatoren plaatsen op uw huidige radiatoren. Dit is de minst ingrijpende oplossing. Wel heeft u wederom een stopcontact op max. 1,5 meter van uw radiator nodig.

Wist u dat?

Het zeer onverstandig is een bekisting om, of een plank boven een radiator te plaatsen. Vermijdt ook een vensterbank boven een radiator. Dit vermindert namelijk de capaciteit van uw radiator, waardoor u een hoger verwarmingswater temperatuur nodig heeft, wat negatief op het verbruik van uw warmtepomp of CV ketel uitwerkt.
Een mooie nieuwe radiator kan een aanwinst voor uw ruimte zijn, zeker als de leidingen en thermostaatknop netjes zijn weggewerkt. Moderne radiatoren hebben diverse aansluitingen aan de onderkant waardoor de leidingen grotendeels uit het zicht kunnen worden geplaatst.

Lage temperatuur radiator plaatsen
